| نام تجاری: | XCMG |
| شماره مدل: | XGC 300T |
| MOQ: | یک جرثقیل |
| قیمت: | 200,000-6,000,000 RMB per unit |
| شرایط پرداخت: | L/C، T/T |
| توانایی تامین: | با توجه به نیاز مشتری عرضه کنید |

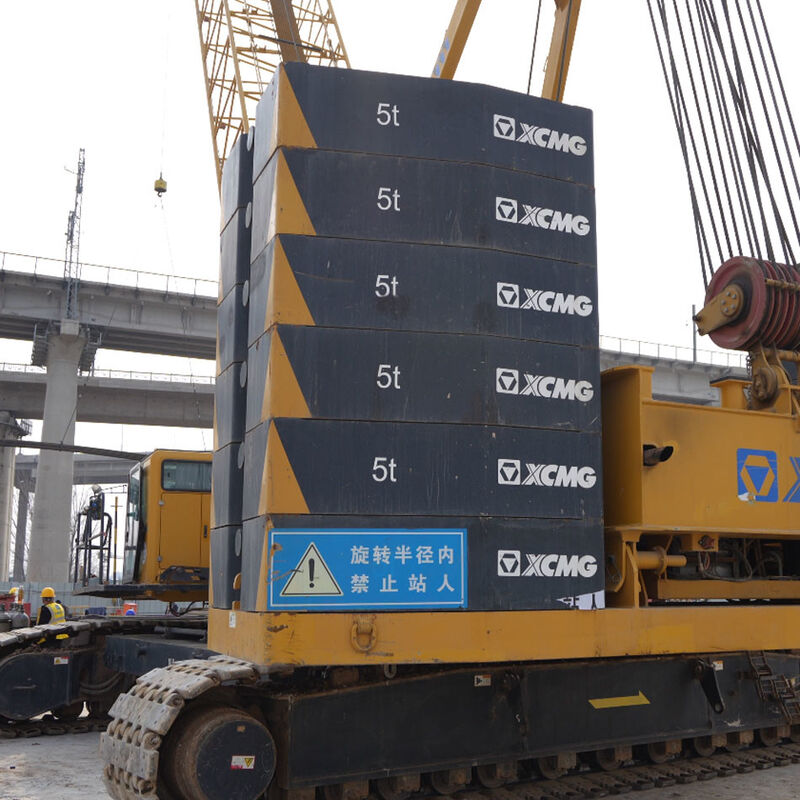

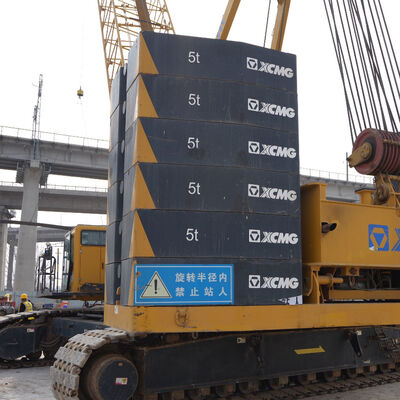

مدل های جرثقیل خزنده: XGC 300t(-I)
حداکثر ظرفیت بالابری نامی: 300 تن
حداکثر گشتاور بالابری: 1865 تن متر
| نام و مقدار | بخش پایینی بوم اصلی 10.5 متر | بخش میانی بوم اصلی 3 متر | بخش میانی بوم اصلی 6 متر | بخش میانی بوم اصلی 12mA | بخش مخروطی بوم اصلی 7 متر | بخش اتصال بازوی اصلی 1.5 | بلوک قرقره بوم |
|---|---|---|---|---|---|---|---|
| HB19 | 1 | 0 | 0 | 0 | 1 | 1 | 1 |
| HB22 | 1 | 1 | 0 | 0 | 1 | 1 | 1 |
| HB25 | 1 | 2[0] | 0[1] | 0 | 1 | 1 | 1 |
| HB28 | 1 | 3[1] | 0[1] | 0 | 1 | 1 | 1 |
| HB31 | 1 | 2[0] | 1[0] | 0[1] | 1 | 1 | 1 |
یادداشت:
1. صفحات کشش عقب بازوی برج باید از هر بخش بوم برداشته شوند و قرقره های راهنما برای بازوی برج باید از بخش کاهنده بوم اصلی برداشته شوند.
2. دو بخش میانی بوم اصلی 3 متری را می توان برای جایگزینی یک بخش میانی بوم اصلی 6 متری استفاده کرد، یا دو بخش میانی بوم اصلی 3 متری و یک بخش میانی بوم اصلی 6 متری را می توان برای جایگزینی یک بخش میانی بوم اصلی 12mA استفاده کرد. هنگام تعویض، باید به تطابق تعداد صفحات کشش و پین ها توجه شود.
| نام و مقدار | بخش پایینی بازوی سپر 4.5 متر | بخش میانی بازوی سپر 3 متر | بخش میانی بازوی سپر 6 متر | بخش بالایی بازوی سپر 2.5 متر | قرقره تک بازوی سپر |
|---|---|---|---|---|---|
| F(S) 7 | 1 | 0 | 0 | 1 | (1) |
| F(S)10 | 1 | 1 | 0 | 1 | (1) |
یادداشت:
1. (S) نشان دهنده قرقره تک اختیاری جیب سپر [قرقره تک بازوی سپر و قرقره تک جیب ثابت] است.
2. بخش جیب سپر با بخش جیب ثابت مشترک است.
3. برای اطمینان از حداکثر عملکرد ترکیب بازو، توصیه می شود کاربران طول جیب سپر 7 متری را خریداری کنند.
| وزنه تعادل صفحه گردان 115 تن + وزنه تعادل بدنه خودرو 40 تن | طول بوم اصلی | ||||
|---|---|---|---|---|---|
| طول بازوی سپر | HB19 | HB22 | HB25 | HB28 | HB31 |
| F(S) 7 | • | • | • | • | • |
| F(S)10 | • | • | • | • | • |
یادداشت:
1. "•" - بوم را می توان بلند کرد.
2. صفحات کشش عقب بازوی برج باید از هر بخش بوم برداشته شوند و قرقره های راهنما برای نصب بازوی برج باید از کاهنده بوم اصلی برداشته شوند.
3. یک قلاب 260 تنی برای بوم اصلی و یک قلاب 160 تنی برای بوم کمکی سپر توصیه می شود.
4. هنگام بلند کردن بوم، لطفاً چرخ محرک خزنده را پشت بدنه خودرو قرار دهید.
